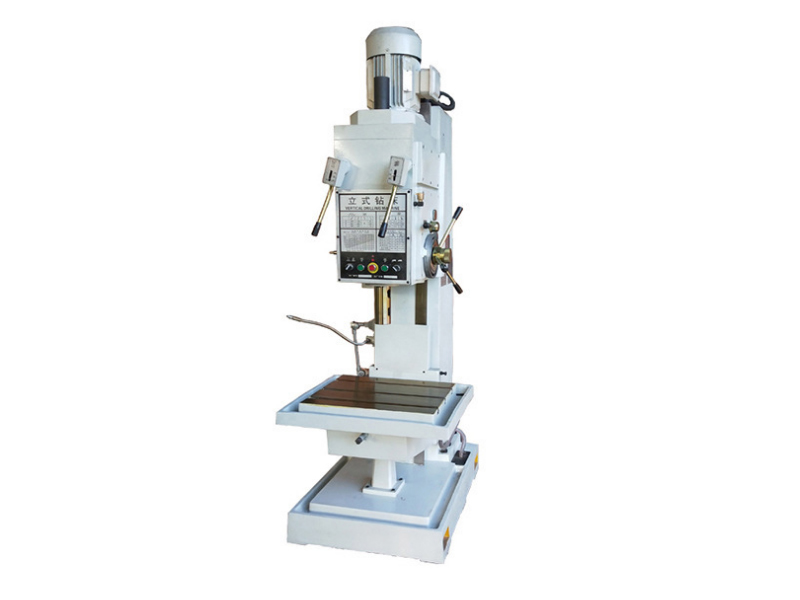

Z5140B立式钻床
Z5140B立式钻床

Z5140B立式钻床

日期:2021-04-13 来源:www.zjskybz.com 点击:182次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:40mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1250kg
在线咨询全国热线
024-66715888
产品描述

Z5140B立式钻床常用于机械制造和修配工厂加工中、小型工件的孔。加工前,须先调整工件在作业台上的方位,使被加工孔基地线对准刀具轴线。加工时,工件固定不动,主轴在套筒中旋转并与套筒一同作轴向进给。作业台和主轴箱可沿立柱导轨调整方位,以习惯不一样高度的工件。

立式钻床即是主轴箱和工件台安顿在立柱上,主轴竖直布置的钻床。有时会呈现主轴分量不均匀等毛病,那到底是什么原因呢?

(1)主轴变速箱的花键套与主轴基地偏移。应调整变速箱方位,重铰定位销孔,使花键套与主轴基地重合。

(2)主轴套筒外径有变形或咬痕。若有咬痕,则用油石修整。因安装轴承而使主轴套筒的外径变形,则修整主轴套筒。假如由修整套筒而导致套筒与箱体套的空隙过大,则需按套筒的尺度从头替换箱体套。

(3)主轴花键有些曲折。应校对花键曲折有些。

(4)主轴套筒齿条有磕碰伤痕和毛刺。应修整主轴套筒齿条与其相啮合的齿轮,确保啮合正常。

主要技术参数

Z5140B

最大钻孔直径

40

主轴孔锥度

MT4

主轴行程

250

主轴箱行程(手动)mm

200

主轴转速级数

12

主轴转速范围r.p.m

31.5-1400

进给量级数

9

进给量范围mm/r

0.056-1.80

工作台面积mm

560-480

工作台垂向行程mm

300

主轴端面至工作台面最大距离mm

750

主电机功率kw

3

外形尺寸mm

1090-905-2465

机床净重kg

1250

 Z5140B立式钻操作时应注意事项:

1、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁超负荷使用设备。

2、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行润滑。

3、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认运转正常后,再开始工作。

4、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑痕。

5、工作必须正确牢固的装卡在工作台上,钻透孔时必须在低面垫上垫块。

6、工作中不采用机动进给时,必须将控制螺帽向里推。

7、卸钻卡具时应用标准斜铁和用铜锤轻轻敲打,不准用其它东西乱打。

8、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。

9、工作中各轴承的温度不得超过60℃,主轴轴承及主轴套的温度在转速时不得超过70℃。

10、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润滑不良时,应停止使用设备。

11、工作中严禁戴手套。

12、非电工不准打开电器箱门。

13、工作后须将手柄置于非工作位置,工作台降到位置,并切断电源。
