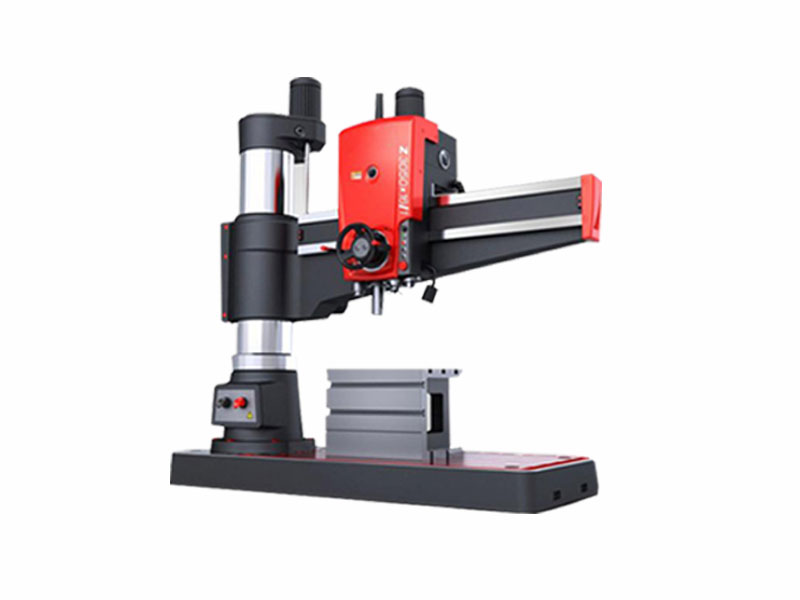

Z30100x31/1液压摇臂钻床
Z30100x31/1液压摇臂钻床

Z30100x31/1液压摇臂钻床

日期:2021-04-13 来源:www.zjskybz.com 点击:1722次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:100mm
  • 主轴行程:500mm
  • 主电机功率:15kw
  • 机床重量:20000KG
  • 外形尺寸:4660×1630×4525mm
在线咨询全国热线
024-66715888
产品描述
 Z30100x31/1液压摇臂钻床工作效率好,加工误差小,液压预选变速,最大钻孔直径在配有相应工装的条件下可以镗孔,主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车、空档用一个手柄操作。

Z30100×31/1摇臂钻床技术参数

规格名称

单位

Z30100×31/1液压摇臂钻床

钻孔直径

mm

100

主轴中心线至立柱母线距离

mm

570-3150

主轴端面至底座工作面距离

mm

750-2500

主轴行程

mm

500

主轴锥孔(莫氏)

mores.no

6#

主轴转速范围

r/min

8-1000

主轴转速级数

step

22

主轴进给量范围

mm/r

0.06-3.20

主轴进给量级数

step

16

工作台尺寸

mm

1250×800×630

主轴箱水平移动距离

mm

2580

主电机功率

kw

15

机床重量

kg

20000

外形尺寸

mm

4660×1630×4525

Z30100x31/1液压摇臂钻床优点:
1、液压摇臂钻采用液压预选变速机构,可节省辅助时间。
2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。
3、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持摇臂钻精度的稳定性,延长了使用寿命。
4、液压摇臂钻在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为大延长。
5、有完善的安全保护装置和外柱防护。
6、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。液压摇臂钻的工作效率高,加工误差小,广泛运用在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等。
