Z5150B立式钻床

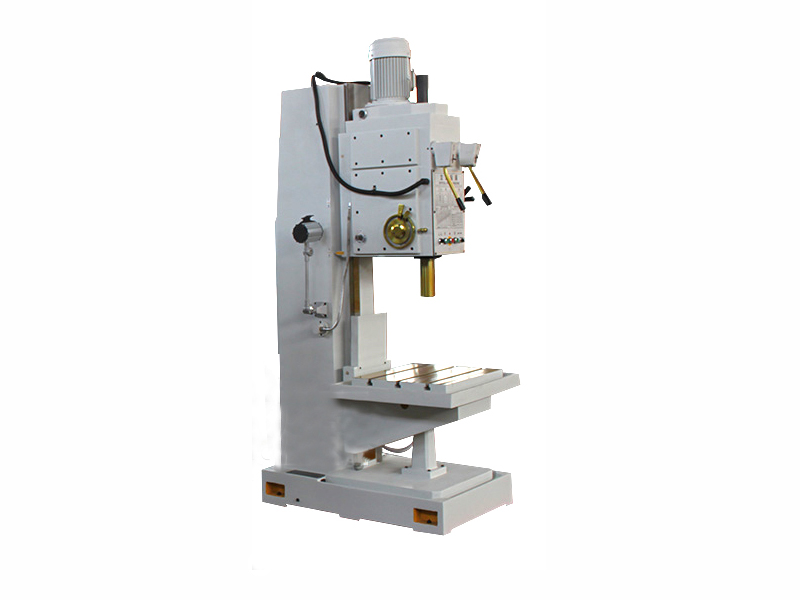

  • Z5150B立式钻床
  • 产品名称:Z5150B立式钻床
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 销售经理:李经理
  • 联系方式:024-66715888    13555768188
  • 钻孔直径:50mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1250kg
  • 外形尺寸:
  • 生产厂家
  • 实惠价格
  • 精度可控
  • 优质配件
  • 三包一年
  • 售后无忧
Z5150B立式钻床详细信息

主要技术参数

Z5150B

最大钻孔直径

50

主轴孔锥度

MT5

主轴行程

250

主轴箱行程(手动)mm

200

主轴转速级数

12

主轴转速范围r.p.m

31.5-1400

进给量级数

9

进给量范围mm/r

0.056-1.80

工作台面积mm

560-480

工作台垂向行程mm

300

主轴端面至工作台面最大距离mm

750

主电机功率kw

3

外形尺寸mm

1090-905-2465

机床净重kg

1250

 Z5150B立式钻床的传动结构分析:

立式钻床传动结构,它包括电机,与电机输出轴通过皮带传动连接的中间皮带轮轴,装有变速齿轮组的变速箱,固定安装在立柱上部的主轴箱,以及整个罩壳,立式钻床特征在于,它还包括半封闭式蜗杆蜗轮箱,以及与蜗杆蜗轮箱通过联杆连接的无级变速调速手轮;所述半封闭式蜗杆蜗轮箱安装在主轴箱内、蜗杆蜗轮箱内装有带蜗轮的蜗轮轴,蜗轮轴上装有摇杆,在摇杆的上端装有使中间皮带轮轴在导杆上滑移的滑块,蜗轮轴下装有与蜗轮传动连接的蜗杆,蜗杆与联杆连接,转动调速手轮使蜗轮的回转运动转变为摇杆的摆动运动,以改变中间皮带轮的传动直径实现调速;立式钻床变速箱的中部装有中间隔离板,隔离板的上方装有主传动变速齿轮组,隔离板的下方装有进给变速齿轮组;所述主轴箱内装有主轴、第一传动轴和第二传动轴,三根轴同轴线排列,其上部同主传动变速齿轮组;连接,其下部同进给变速齿轮组连接;所述进给变速齿轮组装有电磁离合器,横轴齿轮与主轴套筒上的齿条啮合,以实现主轴的进给运动,立式钻床运动的操作手柄上装有电磁离合器按钮,已达到工作要求。

用户在使用Z5150B 立式钻床时应注意:

①开箱验收机床时,若发现主机、附件及随机文件与装箱单不符时,请即与立式钻床生产厂家联系。

② 用户必须在仔细阅读说明书后,方能对本机床进行安装,调试。 机床安装后,请将立柱表面的防锈油擦洗干净,并涂30号机油,否则易研伤导轨等表面。

 ③ 将主电机装在主轴箱上,确保电机上的齿轮与变速箱中齿轮正确啮合,并用4个M14×35的六角头螺栓紧固。然后将电机的电缆线插头插在位于电柜上面的插座上,并需锁紧防松螺母。

 ④本机床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。

 ⑤接通电源前,请先检查电源接地线是否可靠,线径是否符合要求。检查机床相序是否正确。检查行程限位开关是否可靠。检查各操作

按钮是否正确动作,急停按钮是否动作可靠。

 ⑥安装并检查无误,再由低到高逐挡变速进行空运转操作,若无异常现象方可进行加工。

 ⑦机床出现故障或处于危急状态时,应首先按急停按钮(急停按钮在主轴箱左侧)停机,然后关断总电源开关,故障不解除,危险不排除,不准重新送电。

⑧严禁用户随意增大保险丝的容量。

 ⑨ 电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查,严禁接触带电体。

 ⑩请按说明书上润滑的规定,对机床各部位注油润滑,否则可能研伤导轨或机件。

 ⑪ 由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。

 ⑫钻削过程中绝对不可用手清除铁屑和触摸钻头,观察钻削情况时头部与钻头务必保持一定距离,否则会危及人身安全。

 ⑬使用该机床的操作者一律不准戴手套,女同志一律戴安全帽(将长发包住),否则易发生人身事故。

 ⑭严禁在机床运转过程中,变换主轴转速和主轴进给量。

 ⑮ 在钻削过程中发生机床及人身意外情况,应立即按机床面板上的急停按钮,以免发生事故。

 ⑯ 操作者注意,根据被加工材质及钻头直径不同,应合理选择转速与进给量,否则易造成机床损坏。机床的进给抗力不得超过8500N。
