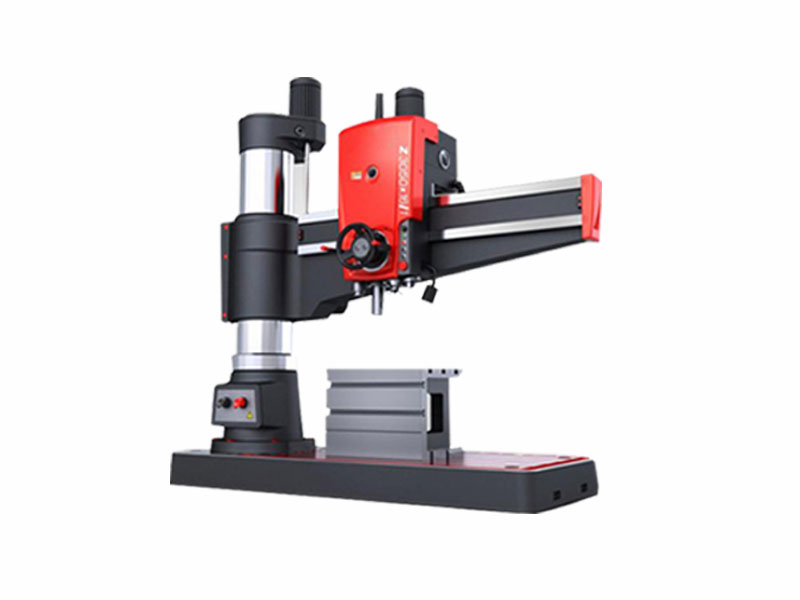

Z3040x14/3摇臂钻床
Z3040x14/3摇臂钻床

Z3040x14/3摇臂钻床

日期:2021-04-12 来源:www.zjskybz.com 点击:145次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:40mm
  • 主轴行程:270mm
  • 主电机功率:3kw
在线咨询全国热线
024-66715888
产品描述
 Z3040x14/3摇臂钻床采用液压加紧;采用液压变速,主轴16级变速;主轴行程达到270mm,适用范围广泛。

Z3040×14/Ⅲ摇臂钻床技术参数

规格名称

单位

Z3040×14/Ⅲ

钻孔直径

mm

40

主轴中心线至立柱母线距离

mm

350-1370

主轴端面至底座工作面距离

mm

260-1210

主轴行程

mm

270

主轴锥孔(莫氏)

mores.no

4#

主轴转速范围

r/min

32-2500

主轴转速级数

step

16

主轴进给量范围

mm/r

0.10-1.25

主轴进给量级数

step

8

摇臂升降速度

m/mm

1.27

主轴箱水平移动距离

mm

1015

摇臂回转角度

±90

升降电机功率

kw

0.75

主轴允许最大进给抗力

n

12250

机床功率

kw

3

机床重量

kg

2200

外形尺寸

mm

2053×820×2483


Z3050×14机械摇臂钻床具有机械传动、机械夹紧、机械变速、自动升降、自动进刀的特点。我公司对Z3050×14机械摇臂钻床做了一些改进 。现主轴立柱直径可达到280mm,主轴行程达到300mm,主轴转速齿轮12级摇臂钻升级配有限位电源配有安全插座,电气箱有散热装置,加宽加强摇臂导轨,摇臂齿条隐藏设计,加大加宽工作台,升降丝杠铜丝母,加重设计床身。新工艺,新外观,全新品质,更加方便操作者加工工件。
