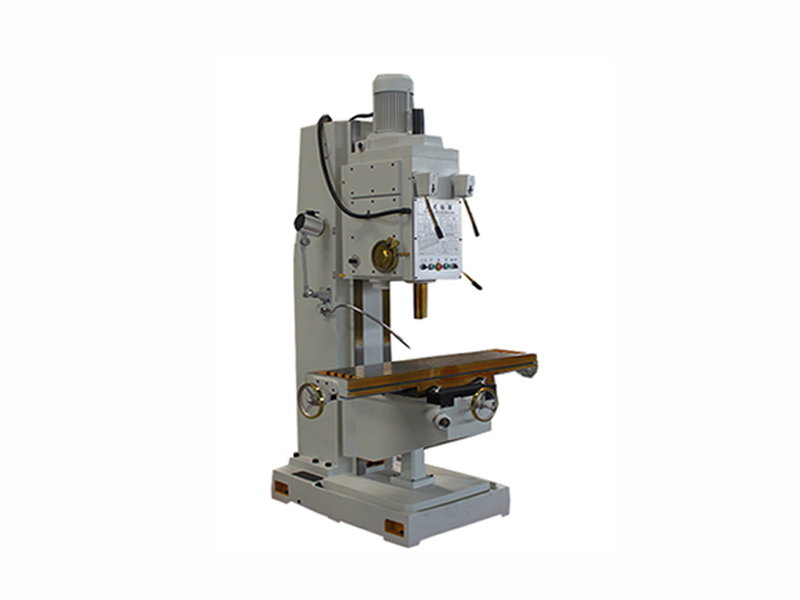

Z5140B-3立式钻床
Z5140B-3立式钻床

Z5140B-3立式钻床

日期:2021-01-04 来源:www.zjskybz.com 点击:54次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:40mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1250kg
  • 外形尺寸:1090x905x2465mm
在线咨询全国热线
024-66715888
产品描述
 Z5140B-3立式钻床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。

主要参数

单位

Z5140B-3立式钻床

工作台尺寸

mm

800x320

Z向行程

mm

300

主轴型号

mm

MT4

主轴功率

KW

3

主轴行程

mm

250

主轴箱行程(手动)

mm

200

主轴传动

s

齿轮传动

主轴转速/级数

rpm

31.5-1400/12级变速

进给级数



9级

主轴最大钻孔直径

mm

Φ40

工作台承重

kg

200

T型槽数/槽宽/槽距离

mm

3/14

主轴端面至工作台面最大距离

mm

750

外形尺寸

mm

1090x905x2465

重量

Kg

1250


 在使用Z5140B-3立式钻床时需要掌握的规程:
①立式钻床在现代化生产中具有主要的生产含义,可以进行钻孔、扩孔、铰孔、锪平面和攻螺纹等加工。钻床钻小直径孔或深孔时,要经常退钻排屑,避免切屑堵塞而扭断钻头,一般在钻孔深度打直径的3倍时,一定要退钻排屑。钻床运用有必要把握的操作规程。
②应根据孔径挑选钻头,装卸钻头时,有必要运用锥形冲头和卡钻扳手,不得恣意乱敲。应根据工件硬度和孔径调理钻头进刀量,硬质资料和大孔径钻孔应选用小进刀量,避免损坏钻头和工件。
③工件钻孔前应放稳、固定。大工件钻孔时,应安放保险;小工件钻孔使用压板或钳子固定;不得手拿工件直接钻孔。钻孔作业中,禁绝戴手套,禁绝用手铲除铁屑,禁绝在旋转的钻头下翻转,卡压或丈量作业。手禁绝接触旋转部位。
④操作时发现钻头在卡具中打滑,应立即泊车提起主轴,便钻头离开工件, 夹紧后方能持续运用。钻孔将透时,应减少钻头压力和进刀量。钻硬件或大孔时,应加冷却剂,以防过热损坏钻头、工件。
⑤开车前查看钻床传动有些及操作手柄是否正常和活络,调整转速后,应先用手盘动试转,确保完全啮合后,再以低速空转2~5分钟,观察工作状况,正常无误后才作业。应根据工件硬度和孔径调理钻头转速,硬质资料和大孔径钻孔应选用低钻速;但不得在通电旋转状况下调整转速。
用户在转移立式钻床时请根据以下吊运图进行转移,从新安装调试,以便确保该机床的精密度。
