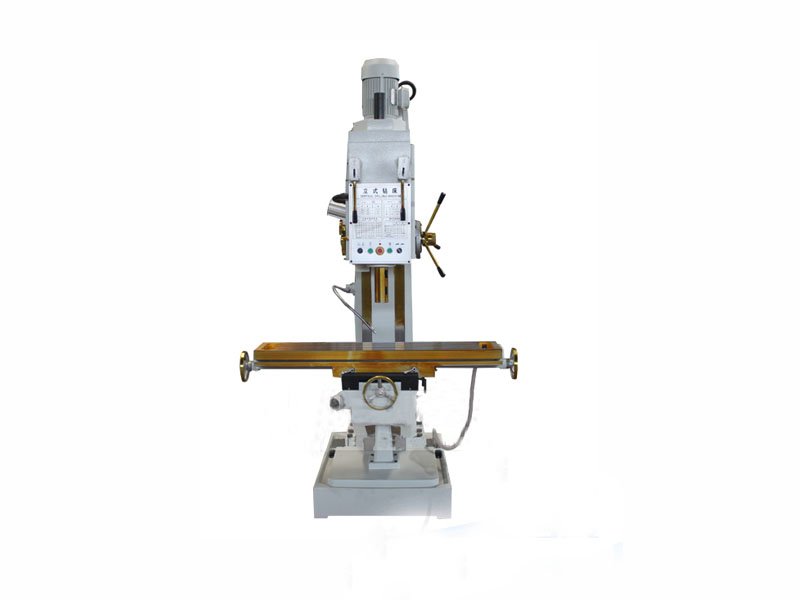

Z5150B-2立式钻床
Z5150B-2立式钻床

Z5150B-2立式钻床

日期:2021-01-04 来源:www.zjskybz.com 点击:1489次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:50mm
  • 主轴行程:250mm
  • 主电机功率:3kw
  • 机床重量:1350
  • 外形尺寸:1300x1200x2465mm
在线咨询全国热线
024-66715888
产品描述
 Z5150B-2立式钻床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。

型号

Z5150B-2

钻孔直径mm

50

主轴轴孔锥度

MT5

主轴行程mm

250

主轴箱行(手动)mm

200

主轴转速级数

9

进给量级数

9

主轴转速范围r.p.m

45~850

进给量范围mm/r

0.056~1.80

工作台面尺寸mm

1200 x 280

工作台纵横行程mm

750 x 350

工作台升降行程mm

300

主轴端面至工作台面 距离mm

480

主电机功率kw

4

外形尺寸mm

1300x1200x2465

机床重量(净重)kg

1350


Z5150B-2立式钻床在维修时应该注意的原则:
1、立式钻床先小后大,先易后难,先高空后地面,先核心后主机,必需要崩溃的装备要尽可能少分化,同时又要满意包装请求,终
极到达装备从新安置后的精度机能同装配前同等。为增强岗亭义务,采纳分工负责制,谁装配、谁安置。
 2、所有的电线、电缆不许剪断,拆上去的线头都要有标号,对有些线头没有标号的,要先弥补后再拆下,线号不许迷失,拆线前要
进行三比较(外部线号、端子板号、内部线号),确认无误后,方可装配,不然要调解线号。
 3、装配中要包管装备的绝对平安,要选用符合的东西,不得随便代用,更不得使用大锤敲击。不要拔下装备的电气柜内插线板,
应当用胶带纸封住加固。
 Z5150B-1立式钻床性能:
1、该款机床要求布置足够的加强筋板,保证机床具有足够强度、刚性。结构可靠。
2、主轴系统有传动精度和刚性。
3、电机采用主轴轴承、丝杆、主要电器元件、主要液压元器件。
 Z5150B-2立式钻床功能及特点:
1、主轴各级变速机构灵敏可靠。
2、操作系统集中,工人使用方便快捷,维修方便。
3.、主轴攻丝能实现自动反转。
4、主轴自动进给、定程切削。
5、主轴箱设有抗力保险。
6、精度可控、噪声低、变速范围广。
 Z5150B-2在操作过程中的注意事项:
一、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁超负荷使用设备。
二、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行润滑。
三、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认运转正常后,再开始工作。
四、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑痕。
五、工作必须正确牢固的装卡在工作台上,钻透孔时必须在低面垫上垫块。
六、工作中不采用机动进给时,必须将控制螺帽向里推。
七、卸钻卡具时应用标准斜铁和用铜锤轻轻敲打,不准用其它东西乱打。
八、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。
九、工作中各轴承的温度不得超过60℃,主轴轴承及主轴套的温度在最高转速时不得超过70℃。
十、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润滑不良时,应停止使用设备。
十一、工作中严禁戴手套。
十二、非电工不准打开电器箱门。
十三、工作后须将手柄置于非工作位置,工作台降到最低位置,并切断电源。
