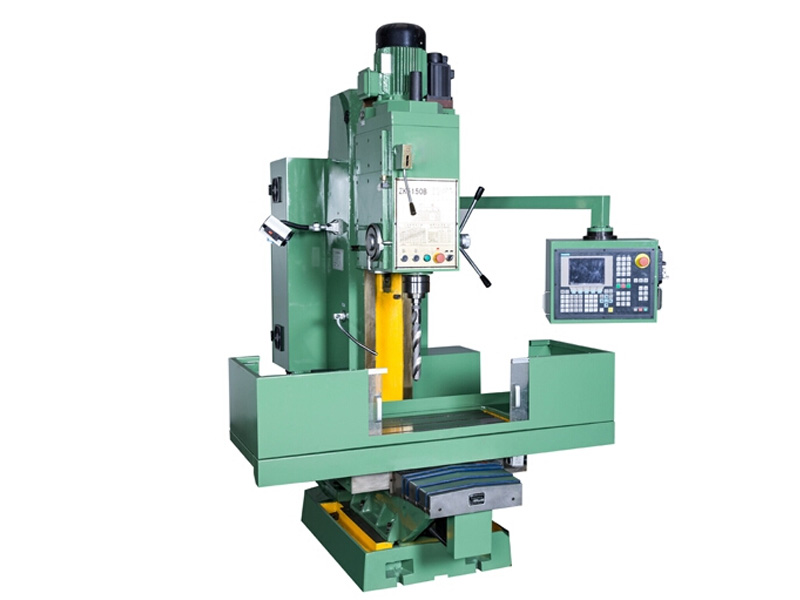

ZK5150数控钻床
ZK5150数控钻床

ZK5150数控钻床

日期:2021-04-14 来源:www.zjskybz.com 点击:205次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:50mm
  • 主轴行程:360mm
  • 主电机功率:3kw
在线咨询全国热线
024-66715888
产品描述

所谓立式的数控立式钻床,从外形上来说它是从上往下打孔的。但是在下面是有一个滑动的平台的,也就是可以左右的移动。而数字化 的对点和钻孔模式,更是让数控立钻更加的高大上了。因为这样一来,它的加工精度就高出了很多了,这也是它的优点之一。你可以选择左 右移动,也可以让它上下移动,甚至是同时的移动,这些都实现了自动化了。而且从钻孔的角度来说,不仅是更有力度了,而且对于深孔来 说,也是可以驾驭得了的,完全能够满足人们生产的需要。

ZK5150数控钻床特点:

1:各坐标移动均采用伺服电机驱动,操作方便,灵活,精度稳定。

2:基本布局为:滑座在床身上全长贯穿移动,单边敞开式,结构简单方便,便于工件的上下安装和下班后卫生的清理,便于维护,占地面积小,适于长工件的加工与生产。

3:滑座上的立柱和普通摇臂钻床一样采用圆柱形立柱,摇臂可以上下升降,便于不同高度的工件的加工。

4:主轴16级变速,切削扭矩扩大数十倍,为莫氏锥孔,可以直接安装钻头。

5:床身为铸件结构,可多节加长,用户可以自行选择或定做。

6:X轴即滑座运动采用德国进口减速器,齿轮,齿条,确保运动时的刚度及运动精度。

7:床身导轨没有防护拉板,保证齿条,光栅尺和机电电器开关不受外界污染。

8:X轴采用进口原装光栅尺,保证X轴定位精度。

9:采用西门子802D数控系统,交流伺服及稀土永磁电机,性能卓越,可靠性好,安全耐用。

10:超薄液晶显示器,防油污键盘,外观精美大方。

主要参数:

主要技术参数

ZK5150

工作面尺寸mm

1000*545

工作台面积mm

850*400

钻孔直径mm

 φ50

T型槽宽*槽宽mm

18*3

主轴锥孔

Morse5#

主轴转速/级数 r/min

31.5-1400/12

主电动机功率KW

3

主轴箱行程(手动)mm

360

移动范围mm

850*400*240

主轴端面至工作台面距离mm

65-665

主轴中心线至立柱导轨面距离

335mm

快速移动速度X/Y/Z m/min

15/15/1.1

数控系统CNC

KND数控

主轴扭矩 N.m

350

进给抗力 N

12000

定位精度mm

±0.02

重复定位精度mm

±0.01

如何规范操作ZK5150数控钻床

1.工作前认真检查电网电压、油泵、润滑、油量是否正常,检查压力、冷却、油管、刀具、工装夹具是否完好,并作好机床的定期保养工作。

2.机床通电启动后,进行机械回零操作,然后试运转5分钟,确认机械、刀具、夹具、工件、数控参数等正确无误后,方能开始正常工作。

3.认真查验程序编制、参数设置、动作排序、刀具干涉、工件装夹、开关保护等环节是否完全无误,以免循环加工时造成事故、损坏刀具及相关部件。严格按操作流程进行试切对刀,调试完成后要做好程序保护工作。

4.自动循环加工时,应关好防护拉门,在主轴旋转同时需要进行手动操作时,一定要使自己的身体和衣物远离旋转及运动部件,以免将衣物卷入造成事故。

5.主轴或刀塔刀库装刀操作一定要在机械运动停止状态下进行,并注意和协作人员间的配合,以免出现事故。在手动换刀或自动换刀时,要注意刀塔、刀库、机械手臂转动及刀具等的安装位置,身体和头部要远离刀具回转部位,以免碰伤。对加工中心机床,还应注意检查刀库刀套号与刀具号间的对应关系,以防止刀库刀号混乱造成换刀干涉或加工撞刀事故。

6.工件装夹时要夹牢,以免工件飞出造成事故,完成装夹后,要注意将卡盘扳手及其它调整工具取出拿开,以免主轴旋转后甩出造成事故。

7.机床操作者应能够处理一般性报警故障,若出现严重故障、应迅速断电、并保护现场,及时上报,并做好记录。

8.工作完毕后,应将机床导轨、工作台擦干净,并认真填写工作日志。
