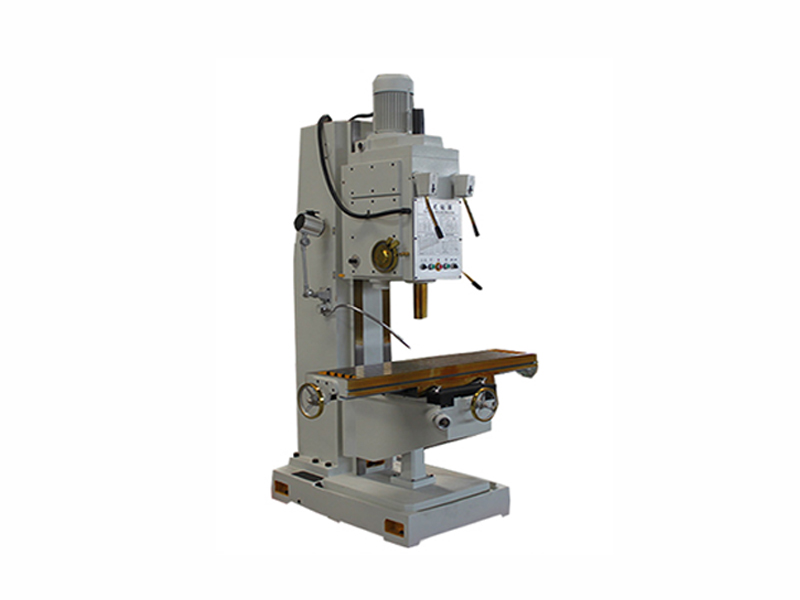

Z5140B-2立式钻床
Z5140B-2立式钻床

Z5140B-2立式钻床

日期:2021-04-15 来源:www.zjskybz.com 点击:321次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:40mm
  • 主轴行程:250mm
  • 主电机功率:4kw
  • 机床重量:1350kg
  • 外形尺寸:1300x1200x2465mm
在线咨询全国热线
024-66715888
产品描述
 Z5140B-2立式钻床常用于机械制造和修配工厂加工中、小型工件的孔。加工前须先调整工件在作业台上的方位,使被加工孔基地线对准刀具轴线。加工时,工件固定不动,主轴在套筒中旋转并与套筒一同作轴向进给。作业台和主轴箱可沿立柱导轨调整方位,以习惯不一样高度的工件。

主要技术参数

Z5140B-2

最大钻孔直径mm

40

主轴轴孔锥度

MT4

主轴行程mm

250

主轴箱行程(手动)mm

200

主轴转速级数

9

进给量级数

9

主轴转速范围r.p.m

45~850

进给量范围mm/r

0.056~1.80

工作台面尺寸mm

1200 x 280

工作台纵横行程mm

750 x 350

工作台升降行程mm

300

主轴端面至工作台面最大距离mm

480

主电机功率kw

4

外形尺寸mm

1300x1200x2465

机床重量(净重)kg

1350


Z5140B-2在操作时应注意什么?
1、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁超负荷使用设备。
2、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行润滑。
3、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认运转正常后,再开始工作。
4、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑痕。
5、工作必须正确牢固的装卡在工作台上,钻透孔时必须在低面垫上垫块。
6、工作中不采用机动进给时,必须将控制螺帽向里推。
7、卸钻卡具时应用标准斜铁和用铜锤轻轻敲打,不准用其它东西乱打。
8、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。
9、工作中各轴承的温度不得超过60℃,主轴轴承及主轴套的温度在转速时不得超过70℃。
10、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润滑不良时,应停止使用设备。
11、工作中严禁戴手套。
12、非电工不准打开电器箱门。
13、工作后须将手柄置于非工作位置,工作台降到位置,并切断电源。
