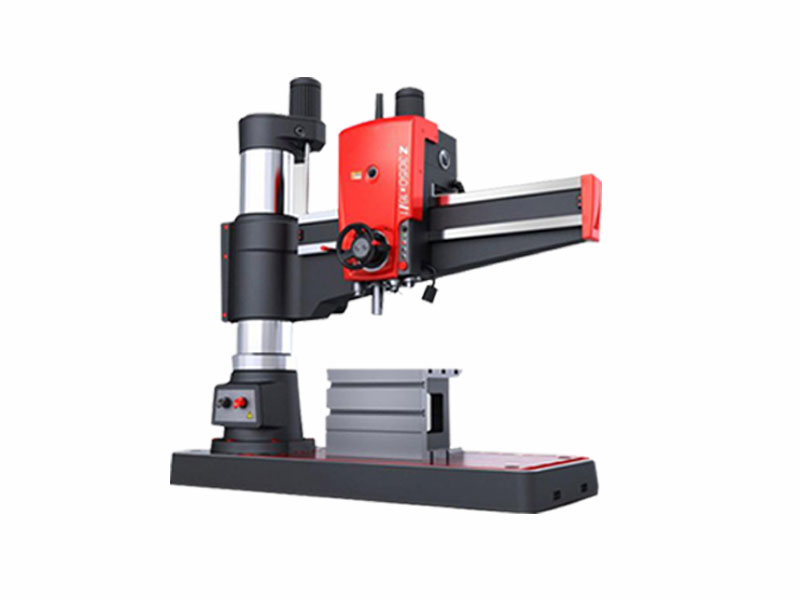

Z3063x20/1摇臂钻床
Z3063x20/1摇臂钻床

Z3063x20/1摇臂钻床

日期:2021-04-18 来源:www.zjskybz.com 点击:286次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:63mm
  • 主轴行程:400mm
  • 主电机功率:5.5KW
  • 机床重量:7000kg
  • 外形尺寸:3080×1250×3291mm
在线咨询全国热线
024-66715888
产品描述
 Z3063x20/1摇臂钻床是用途广泛的大型设备,Z3063液压摇臂钻床工作效率高,加工误差小,可在大中型零件上钻孔、扩孔、铰孔、锪平面及攻丝等工作,液压63摇臂钻床操用灵活简便,是制造及设备维修等行业理想的钻孔设备。具有液压加紧、液压变速、液压预选、机械电器双重保险等特点。

Z3063×20/1摇臂钻床技术参数

规格名称

单位

Z3063×20/1摇臂钻床

钻孔直径

mm

63

主轴中心线至立柱母线距离

mm

450-2000

主轴端面至底座工作面距离

mm

400-1600

主轴行程

mm

400

主轴锥孔(莫氏)

mores.no

5#

主轴转速范围

r/min

20-1600

主轴转速级数

step

16

主轴进给量范围

mm/r

0.04-3.20

主轴进给量级数

step

16

工作台尺寸

mm

630×800

主轴箱水平移动距离

mm

1550

主电机功率

kw

5.5

机床重量

kg

7000

外形尺寸

mm

3080×1250×3291

摇臂钻床加工件孔径偏大、圆度超差的原因及消除方法有哪些:
(1)主轴套筒与箱体导向轴套配合间隙太大。应修整套筒,更换导向轴套。
(2)主轴轴向窜动太大。应调整主轴上背母,减少轴向间隙,保证在 0.01mm 之内。
(3)主轴锥孔与钻头锥柄配合不好。应用铸铁莫氏锥捧研磨锥孔, 保证与标准检验心棒的接触面积不少于 70%。
(4)工件装夹过紧或夹紧部位不当,造成工件变形。应合理选择夹紧部位,正确夹紧工件。
(5)夹紧部位重复精度差及夹紧不牢固。应重新调整夹紧部件,保证重复定位精度和夹紧牢固。
(6)主轴锥孔内有毛刺或研伤,造成钻头倾斜。应用刮刀修刮内锥孔毛刺或研仿部位,保证锥孔轴心线的径向圆跳动误差靠主轴端小于0.02mm。
(7)钻头主切削刃长短不一。应重新正确刃磨钻头,保证主切削刃长短一致,刃口对称及锋利。
