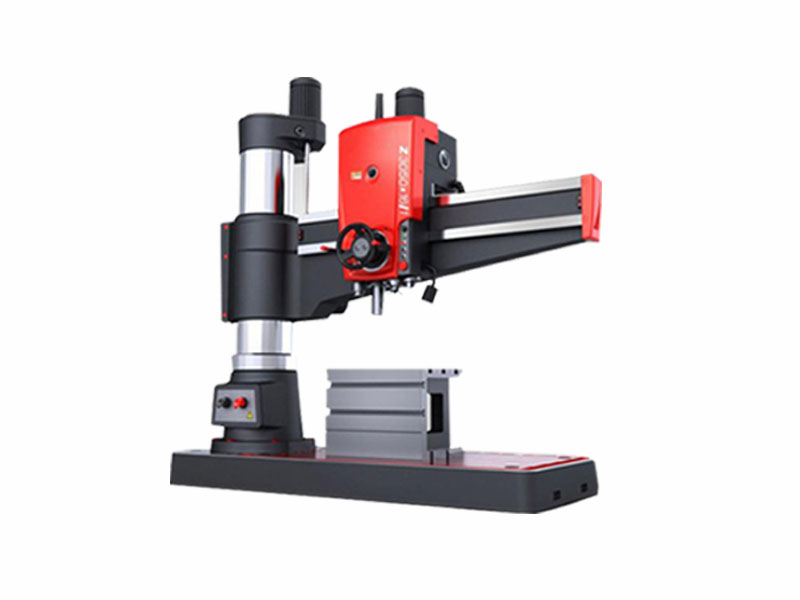

Z3050x16/1摇臂钻床
Z3050x16/1摇臂钻床

Z3050x16/1摇臂钻床

日期:2021-04-18 来源:www.zjskybz.com 点击:406次
  • 生产厂家:沈阳中捷数控摇臂钻床厂
  • 钻孔直径:50mm
  • 主轴行程:315mm
  • 主电机功率:4kw
  • 机床重量:3500kg
  • 外形尺寸: 2500×1070×2840mm
在线咨询全国热线
024-66715888
产品描述
 Z3050x16/1摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作,在具有工艺装备的条件下可以进行镗孔。

Z3050×16/1摇臂钻床技术参数

规格名称

单位

Z3050×16/1摇臂钻床

钻孔直径

mm

50

主轴中心线至立柱母线距离

mm

350-1600

主轴端面至底座工作面距离

mm

320-1220

主轴行程

mm

315

主轴锥孔(莫氏)

mores.no

5#

主轴转速范围

r/min

25-2000

主轴转速级数

step

16

主轴进给量范围

mm/r

0.04-3.20

主轴进给量级数

step

16

工作台尺寸

mm

630×500

主轴箱水平移动距离

mm

1250

主电机功率

kw

4

机床重量

kg

3500

外形尺寸

mm

2500×1070×2840

摇臂钻床安全注意事项:
1、吊运机床用的铁棒直径为 40mm,伸出机床两侧的长度不小于 300mm,钢丝绳与机床表面间应垫以软木或毡垫。
2、主轴箱升降必须松开镶条的紧固螺栓,主轴箱升降完毕后必须锁紧螺栓,不允许不松螺栓硬摇主轴箱,以免损坏相关的零件。
3、机床主轴没有完全停止旋转前不允许用手去摸主轴,以免伤人。
4、机床旋转时,绝对不允许变速,否则将造成齿轮损坏。
5、清洗机床和维护机床时必须关闭电源。
6、机床切切削时应采取相应的措施,防止铁屑飞溅伤人。
7、用退刀楔卸刀时,主轴必须退回到原始位置。
8、、机床启动前应检查各手柄的位置是否正确。
9、机床在第一次使用或长时间没有使用时,应先让机床由低、中、高各转速空运转几分钟。
10、机床采用的润滑油必须是纯洁无酸性的,不含有水分和其它杂质。机床使用一个月后,换第一次油,以后可根据使用情况每隔三至六个月更换一次油,换油时先将旧油放完,再用纯净的煤油清洗后注入清洁的新油 。
